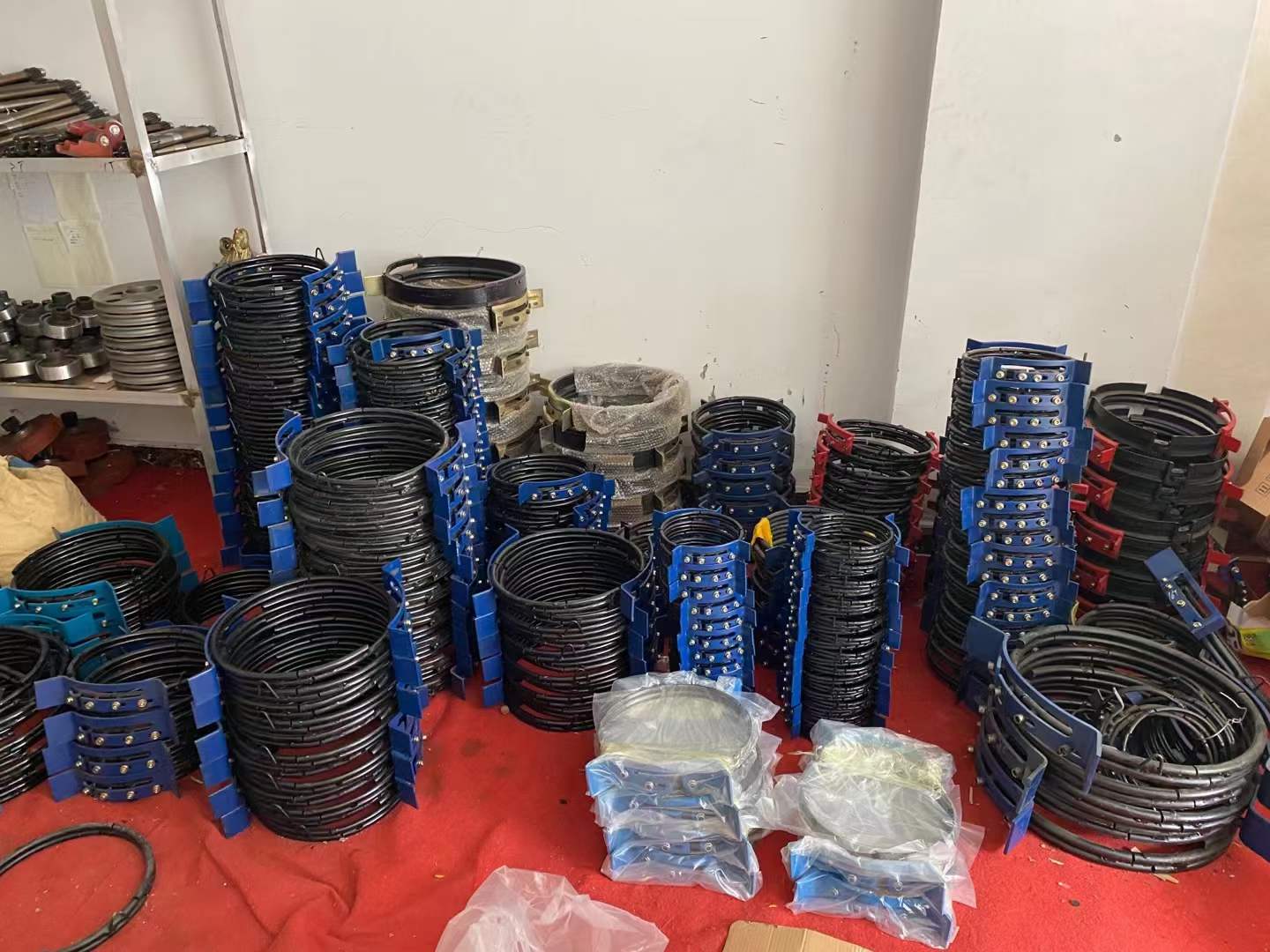

鄂州導繩器
導繩器又稱排繩器是電動葫蘆的部件之一，也是損耗品。作用使鋼絲繩能整齊地按順次卷繞排列在電動葫蘆卷筒上。防止鋼絲繩混亂，重疊而引起電動葫蘆發生故障。導繩器除磨損外也有因為電動葫蘆吊鉤上升太快碰到導繩器而損壞的。
導繩器包括：卡箍，其包括有縱向出繩槽和連接面；連接板，其通過螺釘固定在所述卡箍上，固定連接所述連接面的兩側，其包括有一導繩槽，所述導繩槽與所述卡箍上縱向出繩槽位置對應且大小一致，其由左右對稱的左連接板和右連接板構成，所述左連接板和右連接板通過螺栓對齊連接固定。
導繩器的型號對應電動葫蘆有：0.5t、1t、2t、3t、5t、8t、10t、16t、20t等。其中10t電動葫蘆上裝有2個導繩器，分為左右型。
導繩器按材質分：普通鑄鐵、加厚鑄鐵、鋼導繩器。
導繩器按用途分：電動葫蘆導繩器，卷揚機導繩器等；
導繩器按材料分：鑄鐵導繩器，尼龍導繩器，鋼帶導繩器。
電動葫蘆導繩器本身不能轉動，當卷筒轉動時，隨鋼絲繩卷繞，由螺紋槽帶動沿軸向移動，隨時將所纏繞的鋼絲繩準確地引入、引出卷筒的螺旋槽，鋼絲繩由導繩器的缺口排出。導繩螺母與卷筒繩槽嚙合，卷筒轉動驅動導繩螺母橫向移動，以保證鋼絲繩在卷筒繩槽中不致亂套。導繩板向卷筒兩端橫向移動，當達到極限位置，帶動安裝在卷筒外殼上的限位桿一齊移動，到達極限位置觸動安裝帶主電機上的限位開關而起到限位作用。
