應用：

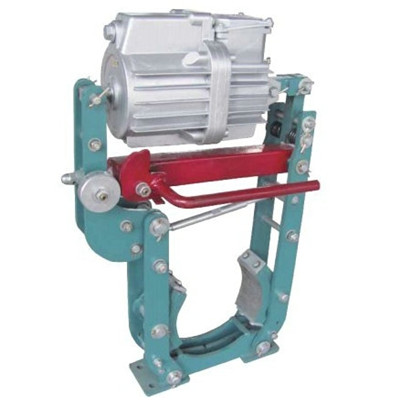

電力液壓鼓式制動器，廣泛應用于各種起重運輸、港口裝卸、冶金設備、礦山機械及工程機械中各種機構的減速和停車（維持）制動。

符合標準

YW-L系列電力液壓鼓式制動器連接尺寸和技術要求符合JB/T6406-2006標準，制動力矩參數符合DIN15435標準，配套符合DIN15430標準的ED推動器；本系列主要適用于安裝空間較小，YWZ4、YWZ9、YWZ8等形式無法布置的場所。

主要特點

1、性能安全可靠，制動平穩，動作頻率高；

2、主要?jiǎng)鱼q點裝有自潤滑軸承，傳動效率高，壽命長，使用過程中無需潤滑；

3、聯鎖式退距均等裝置和瓦塊自動隨位裝置，可始終保持兩側瓦塊退距均等且無需調整，完全避免因退距不均使一側制動襯墊浮貼制動輪現象；

4、制動襯墊為卡裝式整體成型結構，更換十分方便、快捷，備有半金屬（無石棉）硬質和半硬質，軟質（含石棉、無石棉）等不同材質的制動襯墊供用戶選擇。

附加裝置

1、手動釋放裝置；

2、釋放（開閘）或閉合（閉閘）限位開關，可實現制動器是否正常釋放或閉合的信號顯示；
3、制動襯墊磨損自動補償裝置，可實現襯墊磨損時瓦塊退距和制動力矩的五級自動補償；

4、襯墊磨損******限位開關，可實現制動襯墊磨損到******時的信號注意（注：應用時須帶自動補償裝置）；

5、采用帶下降延時閥的推動器驅動，可實現制動器的延時閉合。

特殊要求

根據用戶要求，可生產各種常開、防爆及非標產品。
