四點接觸球軸承
四點接觸球轉盤軸承主要由內圈、外圈、單排鋼球、保持架（或隔離塊）、密封裝置等零件組成。四點接觸球轉盤軸承內圈、外圈有整體式和分體式結構。整體式套圈的剛性相對較強，分體式調整方便，分體式結構在產品出廠前已通過螺栓將兩個分體圈連接在一起。四點接觸球轉盤軸承通常有保持架（或隔離塊），只有在載荷較大時采用滿裝球式結構，滿裝球式四點接觸球軸承承載能力大，但摩擦阻力大，摩擦還容易造成鋼球表面產生劃痕。
四點接觸球轉盤軸承的基本結構：

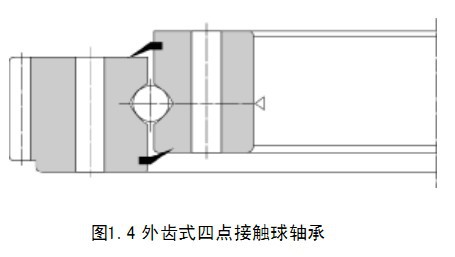

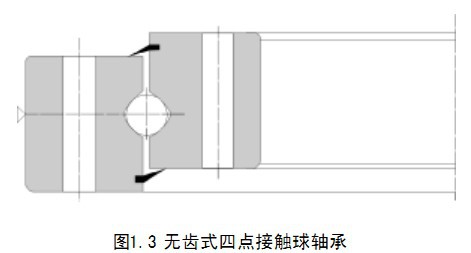

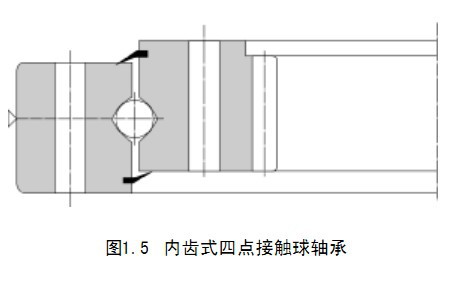

無齒式（010型），外齒式（011型/012型），內齒式（013型/014型）
